Portfolio-Kategorie: Off-Grid

Off-Grid System in Südspanien Phoenix Power Pro AC1200 mit 400Wp Solargenerator und 150Ah/24V Batteriekapazität als Grundstromversorgung.

Die netzautarke Stromversorgung für das Hausboot besteht aus einem Xtender Power AC10048 mit 10kVA Ausgangsleistung, einem 4kWp PV-Generator, einer 520Ah/48V OPzV Batteriebank sowie einem 6,5kVA GEKO 7801 E-AA/ZEDA Notstromgenerator. Das System wurde als installationsfertiges Komplettsystem inkl. Flachdach-/Bodengestell geliefert.

Oft lassen sich in Naturschutzgebieten gelegene Einrichtungen durch strenge Auflagen entweder gar nicht, oder nur mit erheblichem finanziellen und bürokratischen Aufwand an das öffentliche Stromnetz anbinden. Eine netzautarke Versorgung stellt hier oft die einzige praktikable Lösung dar um eine sichere Stromversorgung zu gewährleisten.

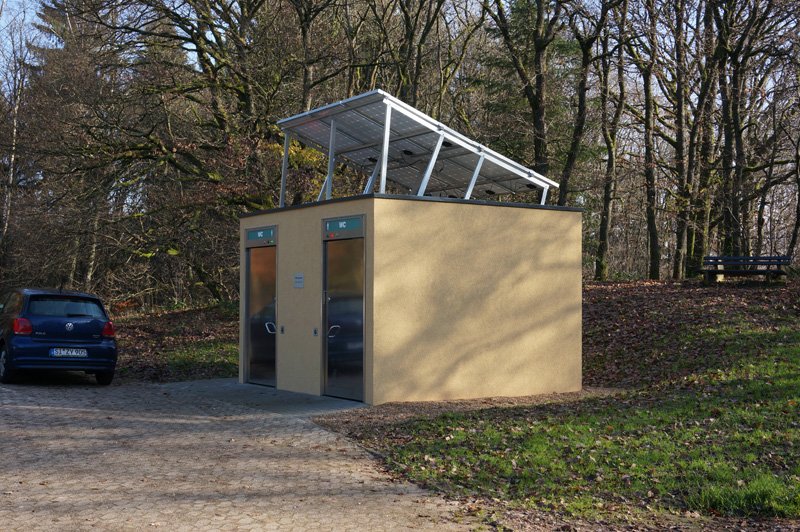

Für das Projekt an der bekannten Saarschleife wurde ein Xtender Power Pro Set in der kleinsten Ausführung mit einem Studer XTS Wechselrichter und einer Studer VarioTrack Laderegler geliefert. Für die ganzjährige Stromerzeugung sorgen ein aus 6 PV Modulen bestehender Solargenerator mit 1.53kWp auf einem Flachdachgestell, welcher von einem automatisch startenden Benzingenerator bei Bedarf unterstützt wird. Als Speicher kommt eine langlebige OPzV 6V Block Batterie von Hoppecke mit einer Gesamtkapazität 235Ah (C24) bei 24V zum Einsatz, welche eine Systemautonomie von ca. 2 Tagen gewährleistet.

Die “Walderhütte” ist eine Pension mit Gasthaus und befindet sich auf 1960m Höhe am Wöllander Nock. Bisher wurde der Strom über einen 3-phasigen Dieselgenerator erzeugt. Im Zuge der Renovierung der “Walderhütte” wurde ein neues, nachhaltiges Konzept zur Stromversorgung der elektrischen Verbraucher entwickelt. Aufgrund der Hauptnutzung während der Sommermonate kann der Strombedarf fast ausschließlich über einen Photovoltaik-Generator abgedeckt werden. Die Leistung des PV-Generators beträgt 4,6kWp und soll in einem zweiten Schritt auf 9,2kWp erweitert werden. In den Übergangszeiten und im Winter findet der Generator als Backup-Stromquelle weiterhin Verwendung. Die Batteriebank verfügt über 480Ah (C24) bei 48V. Dies entspricht einer Gesamtkapazität von 23kWh. Das Herzstück stellt der Xtender Power Pro Plug’n’Play-Schaltschrank dar, welcher bedarfsgerecht angepasst wurde. Neben dem 2. Studer VarioTrack ist der Schaltschrank für den Anschluss einer zusätzlichen Windturbine vorbereitet. Eine automatische Entkopplung der Verbraucherphasen gewährleistet zusätzlich eine gleichmäßige Belastung der 3 Phasen des Stromerzeugers im Backup-Betrieb.

Viele Grundstücke auf Mallorca sind nicht an das lokale Stromnetz angebunden. In den meisten Fällen stellt eine eigene netzautarke Solarstromversorgung die günstigere Alternative zur teuren Netzerschließung dar. Hierzu tragen die guten ganzjährigen Einstrahlungsverhältnisse bei. Um längere Schlechtwetter-Perioden zu überbrücken, ist ein kleiner Diesel- oder Benzingenerator als Notstromquelle ausreichend.

Für dieses Projekt wurde ein Xtender Power Pro Schaltschranksystem mit zwei 1-phasig gekoppelten Studer XTH Wechselrichter geliefert um kurzzeitige hohe Spitzenlasten zuverlässig abzufangen und genügend Reserven für den späteren Ausbau zu gewährleisten. Die Leistung des Solargenerators beträgt 2,8kWp und kann auf die doppelte Leistung ausgebaut werden. Die Unterkonstruktion wurde vom Kunden vor Ort in Auftrag gegeben. Die Batterien verfügen über eine Gesamtkapazität von ca. 762Ah (C24) Bei 48V und sind für eine Systemautonomie von 2 Tagen ausgelegt. Dabei handelt es sich um langlebige Hoppecke OPzV Panzerplattenbatterien.

Aufgrund des vorgefertigten Schaltschrankes konnte der Kunde die Installation selbst vornehmen.

Das System basiert auf einem Xtender Power Set Classic mit zusätzlicher 12V Gleichstromversorgung für die Steuerung der Solarthermische Anlage. Als 48V Batteriespeicher wurde eine verschlossene Panzerplattenbatteriebank (OPzV) mit hoher Lebensdauer installiert.

Ein Generator für lichtarme Monate ist ebenfalls vorgesehen. Eine Signalleuchte im Wohnraum zeigt an, wann der Generator gestartet werden muss.

Die Planung und Installation der Anlage erfolgt durch SEI AG.

Mit den Xtender Power Pro Schaltschranksystemen bietet die SEI AG professionelle Plug’n’Play Inselanlagen-Komplettsysteme an. Durch den vorgefertigten Schaltschrank ist eine schnelle und fehlerfreie Inbetriebnahme gewährleistet. Ein Digitaldisplay informiert über alle wichtigen Betriebszustände, wie z.B. Batteriezustand, PV-Leistung, Energieverbrauch oder Fehlermeldungen. Ein Datenlogger ist ebenfalls integriert und ermöglicht eine detaillierte Auswertung des Anlagenbetriebes.

Die Installation der Anlage in Conakry wurde von unseren Partner “Energiegenossenschaft Schweiz” durchgeführt. Insgesamt wurden 2,8kWp PV-Leistung installiert und eine Batteriekapazität von 600Ah  bei 48V. Die Batteriebank besteht aus 24 verschlossene 2V OPzV-Einzelzellen mit hoher Zyklenfestigkeit.

Das Outdoor Power DC M System versorgt an mehreren Standorten in Deutschland DSL-Repeater-Stationen. Zusätzich zum 500Wp PV-Generator wird während der lichtarmen Monate Strom über einen AIR 40 Kleinwindgenerator erzeugt. Die Batteriekapazität beträgt 200Ah bei 24V. Smart Energysystems lieferte alle Komponenten zur Stromversorgung inkl. Mastgestell für den PV-Generator.

PV-Inselanlage für eine abgelegenes Ferienhaus. Das System besteht aus einem Studer XTM4000-48 Wechselrichter, MorninStar Tristar TS45 Laderegler, 800Wp PV-Generator sowie 200Ah/48V Batteriebank. Dank der Plug’n’Play-Ausführung konnte der Kunden die Installation des Komplettsystems eigenständig durchführen.

Das System basierend auf unserem Xtender Power Set II sorgt für eine zuverlässige Stromversorgung einer Finca auf Mallorca. Für die Winterzeit steht ein kleiner Generator als Backupstromquelle bereit. Das Generatorhaus mit 45° Pultdach hat der Kunde extra anfertigen lassen. Das System wurde von uns direkt zum Kunden in gewohnter anschlussfertiger Ausführung geliefert. Die Installation war somit kein Problem.
